Opis proizvoda:
1) dvostruki vijčani ekstruder
linija za proizvodnju pvc cijevi prihvaća dugački L / D, vijak visoke učinkovitosti, visoki kapacitet istiskivanja, uniformiranu plastifikaciju. Ekstruderi i izvlačni motori strojeva prihvaćaju uvezeni izmjenični / izmjenični pretvarač kao regulatore brzine.
2) Ekstruzijska glava
Linija za proizvodnju pvc cijevi je spiralnog tipa, dobro kalibriranje čini kvalitetnu proizvodnju cijevi.
Unutarnji sustav grijanja, vrlo učinkovit, jednostavan ekstrudiranje. Brončani kalibratori mogu učiniti cijevi brzom kalibracijom i hlađenjem.
3) Spremnik za vakuumsko kalibriranje i spremnik za hlađenje raspršivanjem vode
usvaja naprednu cirkulaciju vode, visokotlačni sustav hlađenja, instaliran s uređajem za podešavanje stupnja vakuuma i automatskim sustavom za kontrolu temperature i razine vode.
4) Stroj za izvlačenje
usvaja tip gusjenice, koji uključuje vrste s dvije kandže, vrste s tri kandže, vrste s četiri kandže, vrste sa šest kandži, vrste s osam kandži, vrste s deset kandži, vrste s dvanaest kandži, itd., prikladne za različite veličine cijevi.
5) Stroj za rezanje
Može se primijeniti nestrugano rezanje, rezanje pilom ili planetarno rezanje, precizno rezanje, pouzdano svojstvo, visoka učinkovitost. Instaliran je i uređaj za brojanje brojila.
Glavni parametar:
| Model ekstrudera | SJSZ-50/105 | SJSZ-55/110 | SJSZ-65/132 | SJSZ-80/156 | SJSZ-92/188 |
| Pogonski motor (kw) | 15 | 37 | 37 | 55 | 90 |
| Raspon promjera cijevi (mm) | 16-40 | 20-110 | 50-200 | 200-400 | 400-630 |
| Vodena pumpa | 3kw | 4kw | 5,5 kW | 5,5kw X 2kom | 7,5kw X 2kom |
| Vakuumska pumpa | 2,2kw X 2kom | 4kw | 4kw | 4kw X 2kom | 7,5 kW 5,5 kW X 2kom |
| Duljina kalibra (mm) | 5000 | 6000 | 6000 | 8000 | 6000, 3000 |
| Spremnik za vodeno hlađenje | Ne | Ne | 5000 | 6000 | 100000 |
| Vučni motor | 0,75kw 4kom | 2,2kw | 3,7kw | 7,5kw | 18,5kw |
| Remen za vuču | 4kom | 2kom | 2kom | 4kom | 6kom |
| Motor za rezanje | 1,1kw 2kom | 2,2kw | 3,7kw | 3,7kw | 3,7kw |
| Marka pretvarača | ABB | ABB | ABB | ABB | ABB |
| Marka kontaktora | Schneider | Schneider | Schneider | Schneider | Schneider |
Glavni parametar:
| Promjer cijevi | 16-63 | 32-125 | 75-250 | 110-450 | 315-630 | 315-800 |
| Ekstruder | 45/33 | 65/33 | 75/33 | 90/33 | 120/33 | 150/33 |
| Šupljina | jednolančana | jednolančana | jednolančana | jednolančana | jednolančana | jednolančana |
| Nizvodno | LG63 | LG125 | LG250 | LG450 | LG630 | LG800 |
| Ukupna snaga (kw) | 70 | 150 | 230 | 380 | 550 | 800 |
Pojedinosti o glavnom stroju:
ekstruder za plastični vijak (dvostruki vijak) | imamo na raspolaganju mnogo modela specijalnih dvostrukih vijčanih ekstrudera. Usvaja posebno dizajniranu vijčanu strukturu koja može ravnomjerno zagrijavati, plastificirati PVC prah i istiskivati cijevi. (1) Marka motora: Siemens (2) Marka pretvarača: Delta (3) Marka kontaktora: Siemens (4) Marka releja: Omron (5) Marka prekidača: Schneider (6) Materijal vijka i cijevi: 38CrMoAlA. (7) Način grijanja: Grijanje od keramike ili lijevanog aluminija |  |
Kalup | Kalup je izrađen od visokokvalitetnog legiranog čelika, unutarnji protočni kanal je kromiran i visoko poliran, otporan je na habanje i koroziju; Sa specijalnom čahrom za dimenzioniranje, brzina proizvodnje proizvoda je visoka, a površina cijevi dobra. (1) Materijal: 40GR (2) Veličina: Prilagođeno |  |
Spremnik za kalibraciju i hlađenje | Spremnik za baždarenje i hlađenje može kalibrirati i hladiti PVC cijev iz kalupa. (1) Snaga vakuumske pumpe: 4 kw (2) Snaga pumpe za vodu: 2,2 kw * 2 (3) Hlađenje raspršivačem: mlaznica ABS; Cijev od nehrđajućeg čelika (4) Materijal od nehrđajućeg čelika: 1Cr18NiTi (5) Promjer spremnika: Prilagođeno (6) Duljina spremnika: 6 m |  |
Izvlačni stroj | Izvlačni stroj može prevesti PVC cijev do stroja za rezanje. (1) Vučna snaga: 1,5 kw (2) Način stezanja: pneumatsko stezanje (3) Pretvornik: Siemens-ov pretvarač (4) Vrsta vučne staze: Plastični blok (5) Efektivna dužina stezanja 1800 mm |  |
Stroj za rezanje | Specijalni stroj za rezanje PVC cijevi koristi rotacijski stezni uređaj, prikladan je za različite promjere cijevi, izbjegava probleme kod često mijenjanja steznog uređaja. (1) Snaga motora za rezanje: 1,5 kw (2) Opseg rezanja: prilagođeno (3) Upravljačko sredstvo: pneumatsko upravljanje |  |
Slagač | Koristi se za držanje cijevi i može automatski isprazniti cijevi. (1) Duljina: 6000 mm (2) Materijal: nehrđajući čelik (3) Metoda istovara: pneumatsko istovar |  |

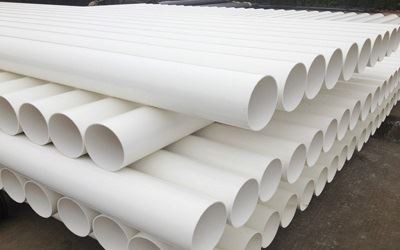

Konačni proizvodi:
